工业机器人在各种行业中发挥着关键作用，提高生产效率，降低成本，提高产品质量，甚至改变整个行业的生产方式。那么，一台完整的工业机器人究竟由哪些部分组成呢？本文将详细介绍工业机器人的各个组成部分及其功能，以帮助您更好地了解这一关键技术。

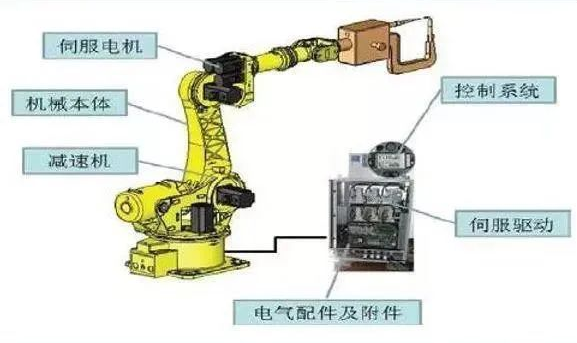

工业机器人的基本结构包括机身、臂部、手腕和指部。这些部件共同构成了机器人的运动系统，使其能够在三维空间中进行精确的定位和运动。- 机身：机身是机器人的主体部分，通常由高强度钢材制成，用于支撑其他部件并提供内部空间，以容纳各种传感器、控制器和其他设备。- 臂部：臂部是机器人执行任务的主要部分，通常由关节驱动，实现多自由度的运动。根据应用场景的不同，臂部可以采用固定轴或可伸缩轴的设计。- 手腕：手腕是机器人末端执行器与工件接触的部分，通常由一系列关节和连杆组成，实现灵活的抓取、放置和操作功能。- 指部：指部是机器人末端执行器的一部分，通常包括各种工具和夹具，用于完成特定的操作任务。
工业机器人的控制系统是其核心部分，负责接收来自传感器的信息，处理这些信息，并发送控制指令以驱动机器人的运动。控制系统通常包括以下组件：- 控制器：控制器是工业机器人的大脑，负责处理各种传感器的信号并生成相应的控制指令。常见的控制器类型包括PLC（可编程逻辑控制器）、DCS（分布式控制系统）和IPC（智能控制系统）。- 驱动器：驱动器是控制器与电机之间的接口，负责将控制器发出的控制指令转换为电机的实际运动。根据应用需求的不同，驱动器可以分为步进电机驱动器、伺服电机驱动器和直线电机驱动器等。- 编程界面：编程界面是用户与机器人系统进行交互的工具，通常包括计算机软件、触摸屏或专用的操作面板。通过编程界面，用户可以设置机器人的运动参数、监控其运行状态并对故障进行诊断和处理。工业机器人需要依靠各种传感器来获取周围环境的信息，以便进行正确的定位、导航和避障等任务。常见的传感器类型包括：- 视觉传感器：视觉传感器用于捕捉目标物体的图像或视频数据，如摄像头、激光雷达等。通过分析这些数据，机器人可以实现物体识别、定位和跟踪等功能。- 力/扭矩传感器：力/扭矩传感器用于测量机器人所受到的外力和扭矩，如压力传感器、扭矩传感器等。这些数据对于机器人的运动控制和负载监测至关重要。- 接近/距离传感器：接近/距离传感器用于测量机器人与周围物体的距离，以确保安全的运动范围。常见的接近/距离传感器有超声波传感器、红外传感器等。- 编码器：编码器是一种用于测量旋转角度和位置信息的传感器，如光电编码器、磁性编码器等。通过对这些数据的处理，机器人可以实现精确的位置控制和轨迹规划。为了实现与其他设备的协同工作和信息共享，工业机器人通常需要具备一定的通信能力。通信接口可以连接机器人与其他设备（如生产线上的其他机器人、物料搬运设备等）以及上层管理系统（如ERP、MES等），实现数据交换和远程控制等功能。常见的通信接口类型包括：- 以太网接口：以太网接口是一种基于IP协议的通用网络接口，广泛应用于工业自动化领域。通过以太网接口，机器人可以实现与其他设备的高速数据传输和实时监控。- PROFIBUS接口：PROFIBUS是一种国际标准的现场总线协议，广泛应用于工业自动化领域。PROFIBUS接口可以实现不同设备之间快速、可靠的数据交换和协同控制。- USB接口：USB接口是一种通用的串行通信接口，可用于连接键盘、鼠标等输入设备以及打印机、存储设备等输出设备。通过USB接口，机器人可以实现与用户的交互操作和信息传输。综上所述，一台完整的工业机器人由机械结构、控制系统、传感器和通信接口等多个部分组成。这些部件共同协作，使机器人能够在复杂的工业生产环境中完成各种高精度、高速度的任务。随着技术的不断发展和应用需求的不断扩大，工业机器人将继续发挥其在现代制造业中的重要作用。
