半导体封装丨先进封装技术集锦 Advanced Packaging Tech
日期：2023-08-17

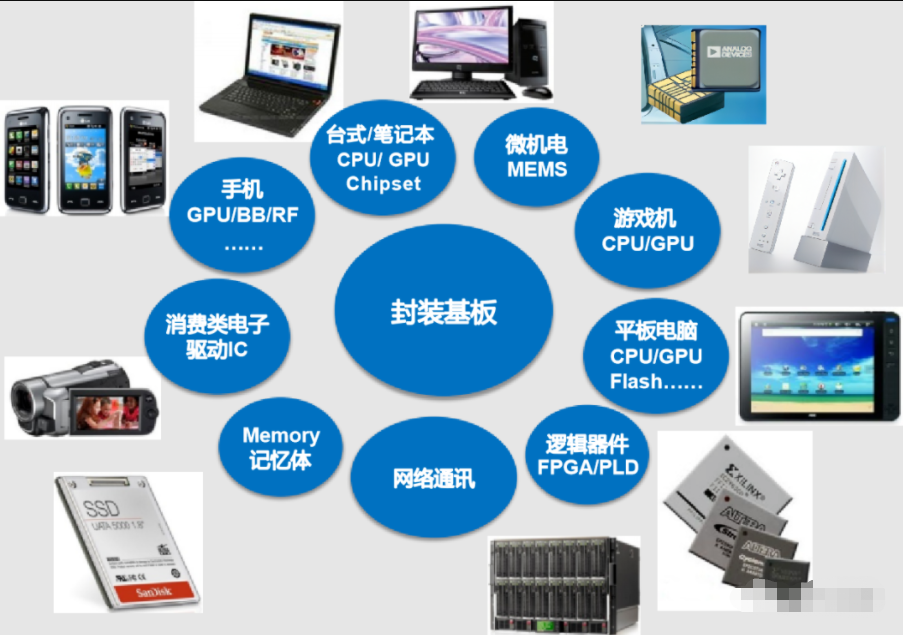

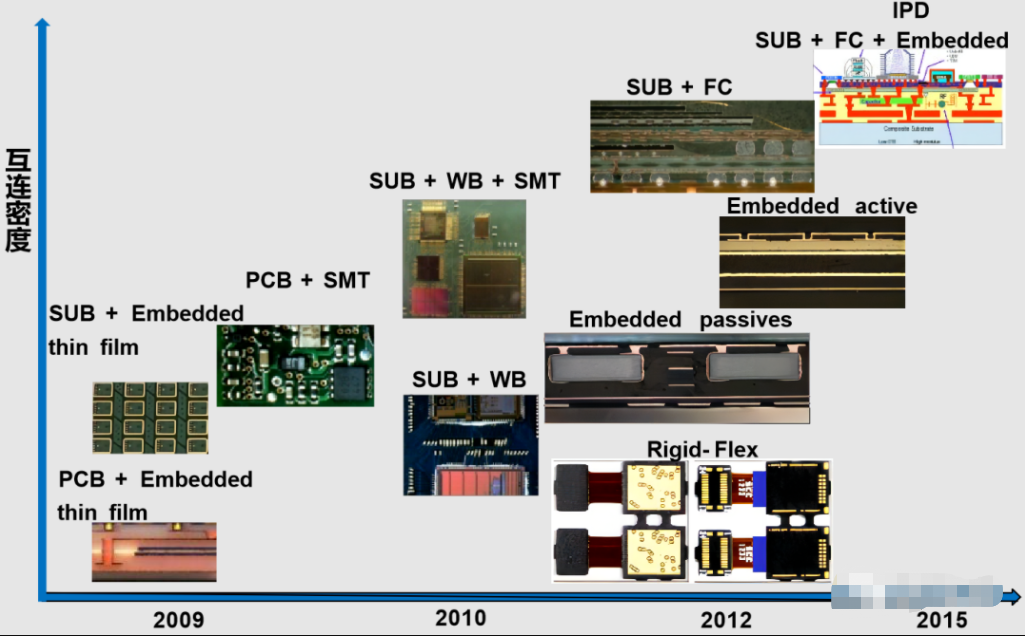

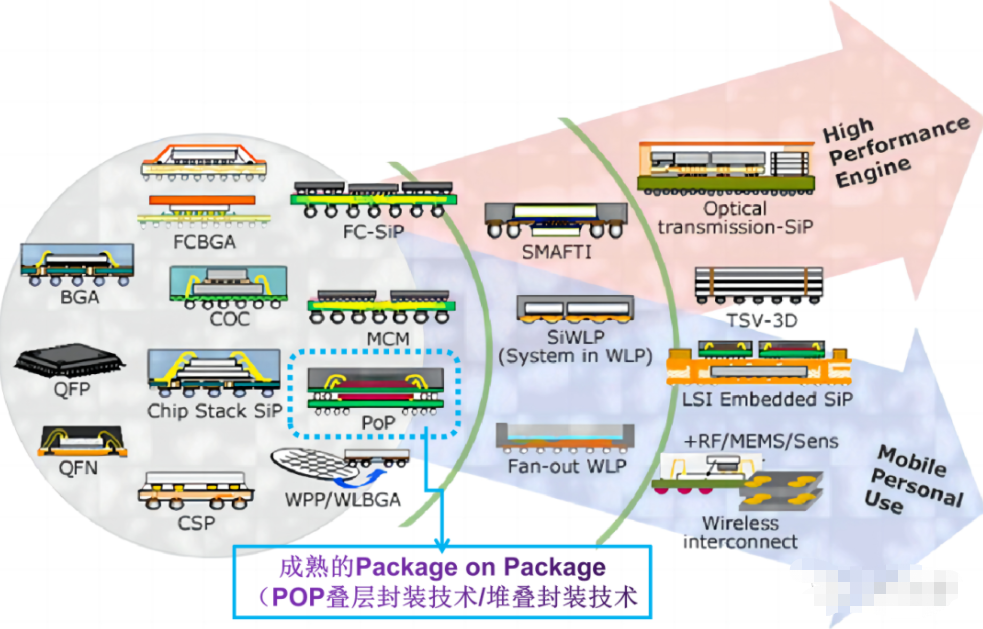

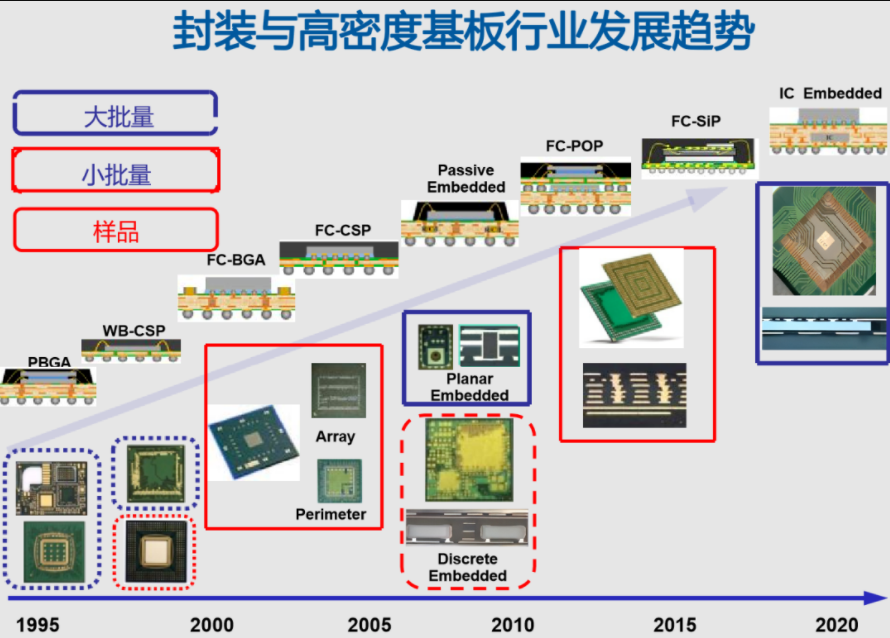

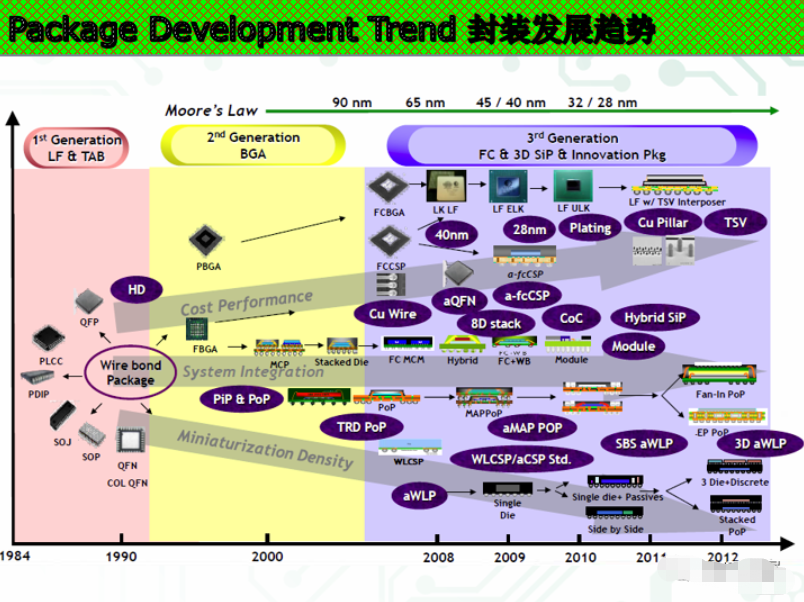

PCBA互联密度发展时间轴：

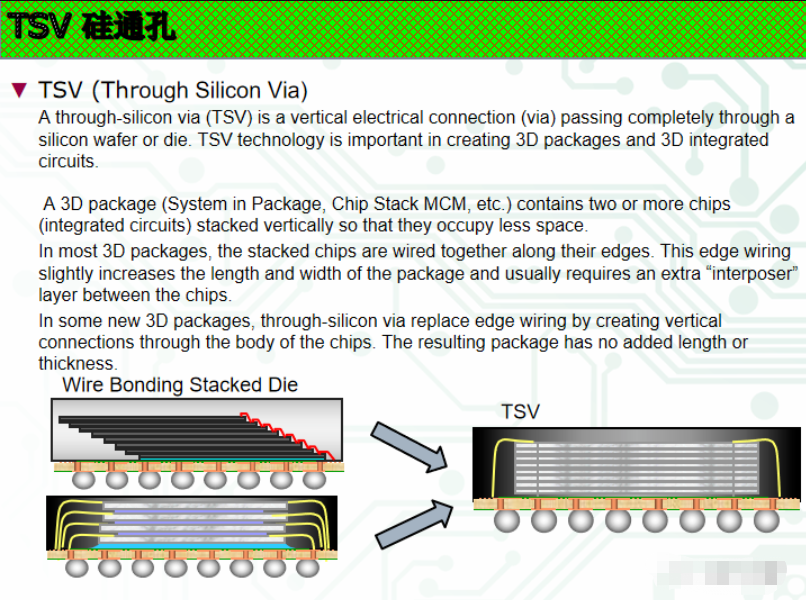

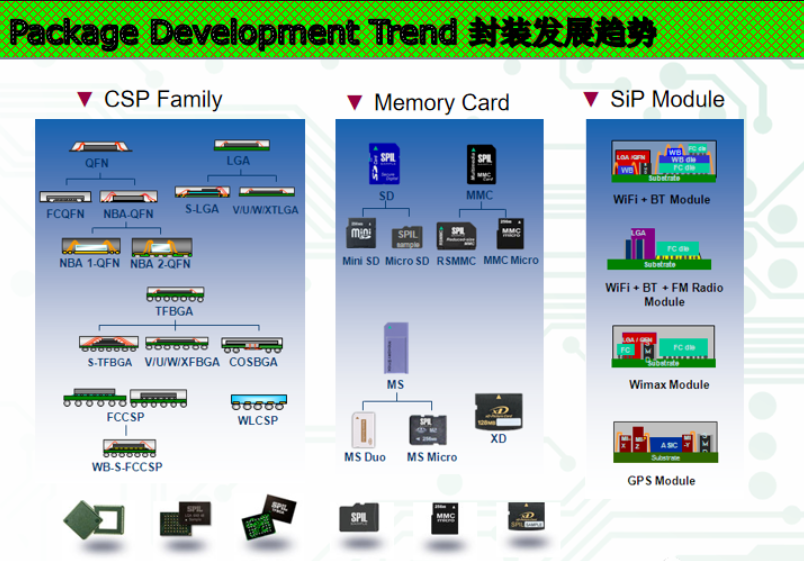

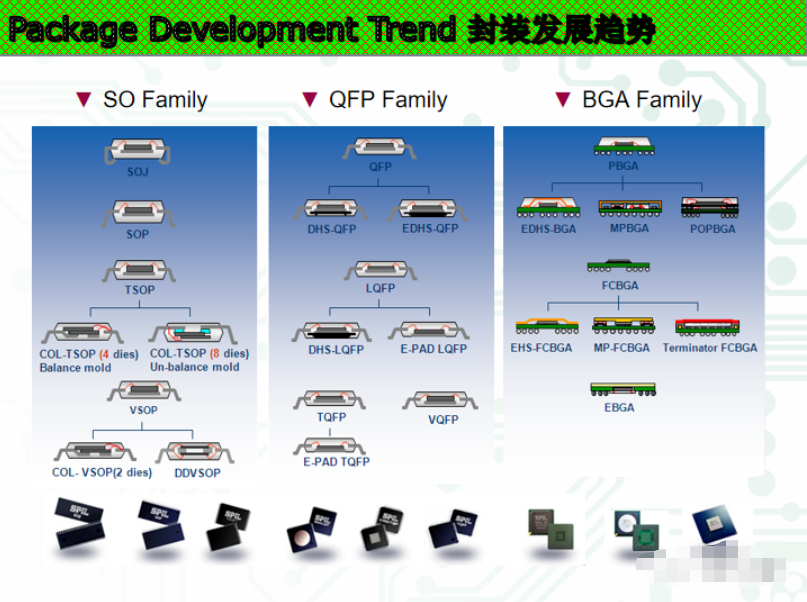

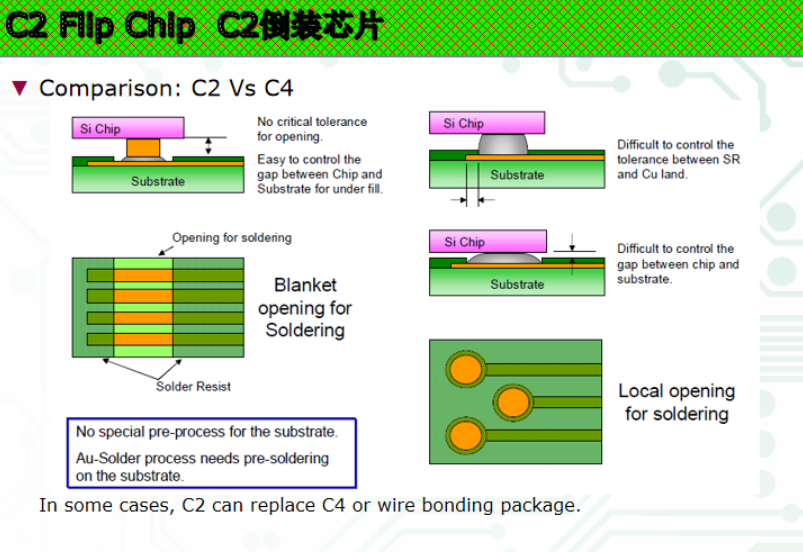

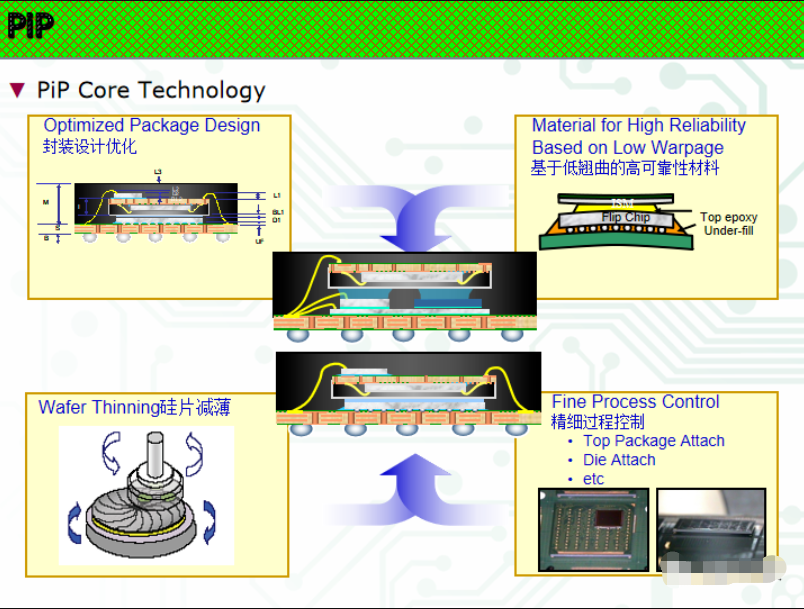

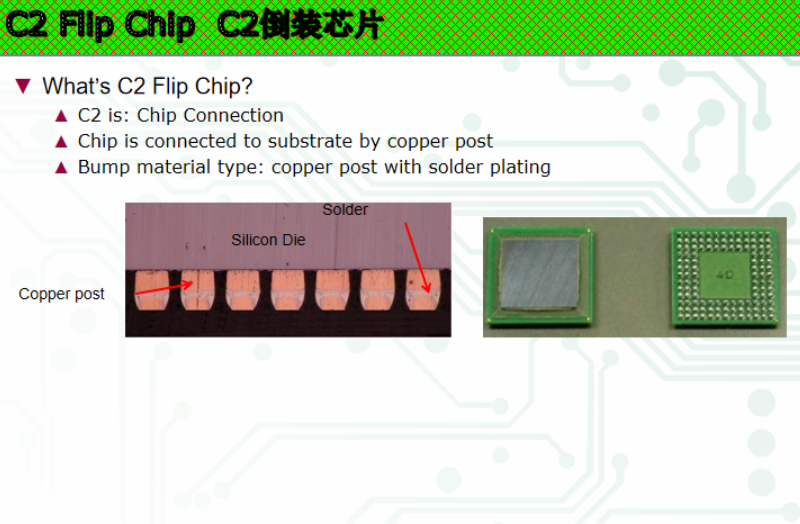

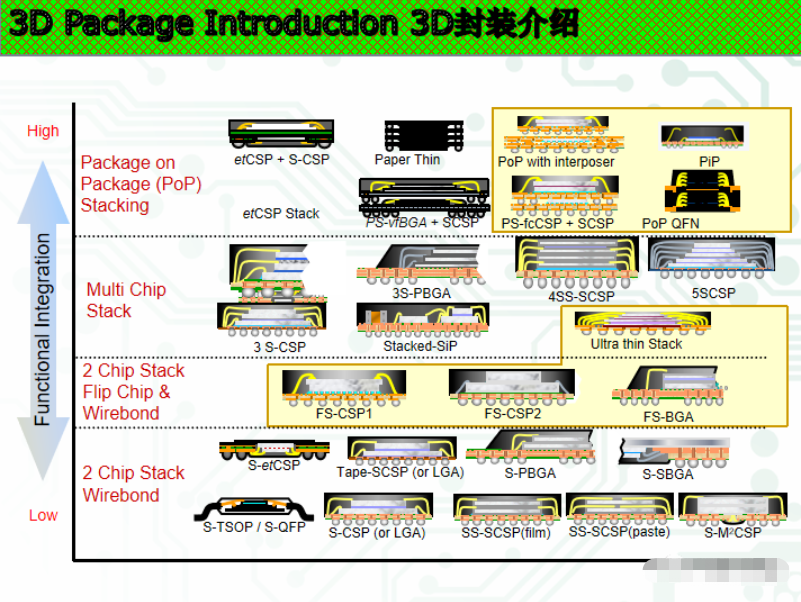

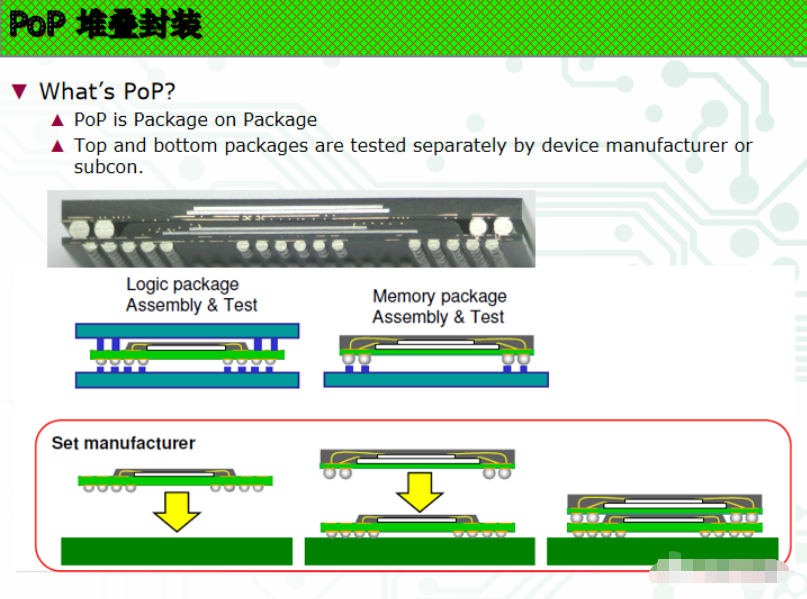

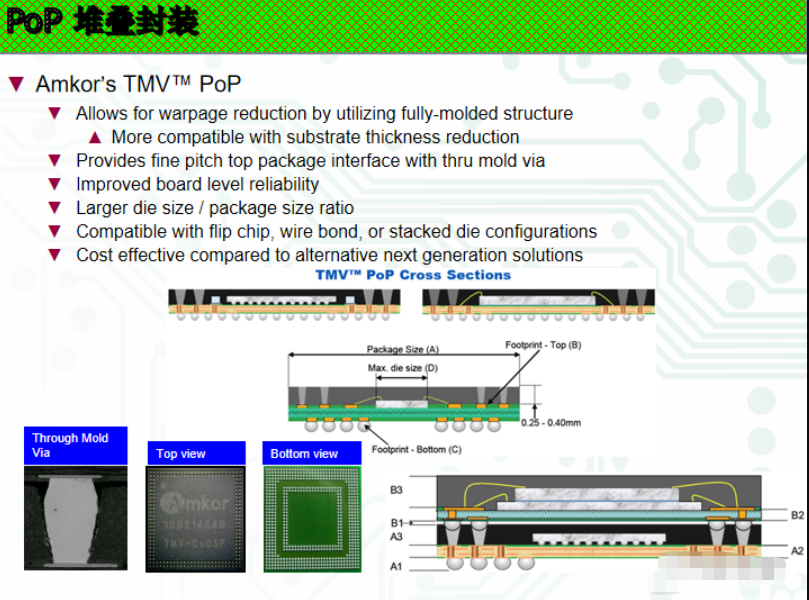

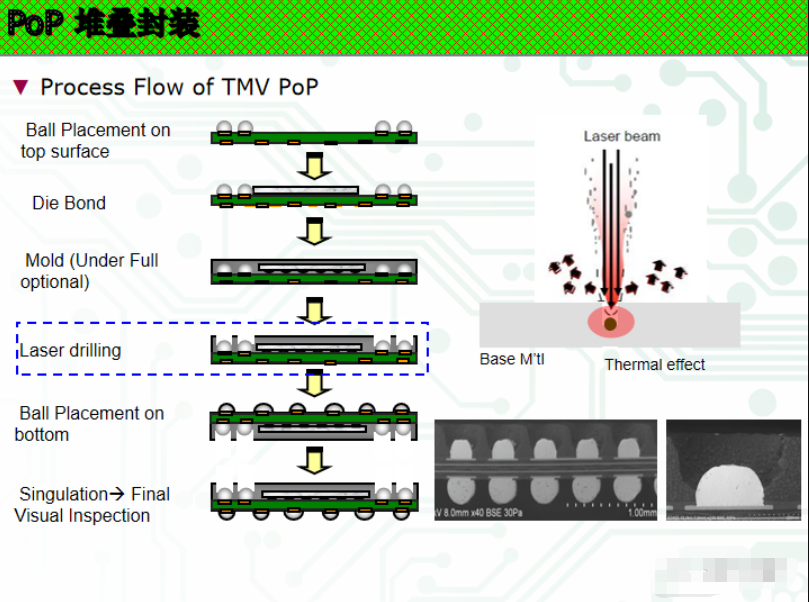

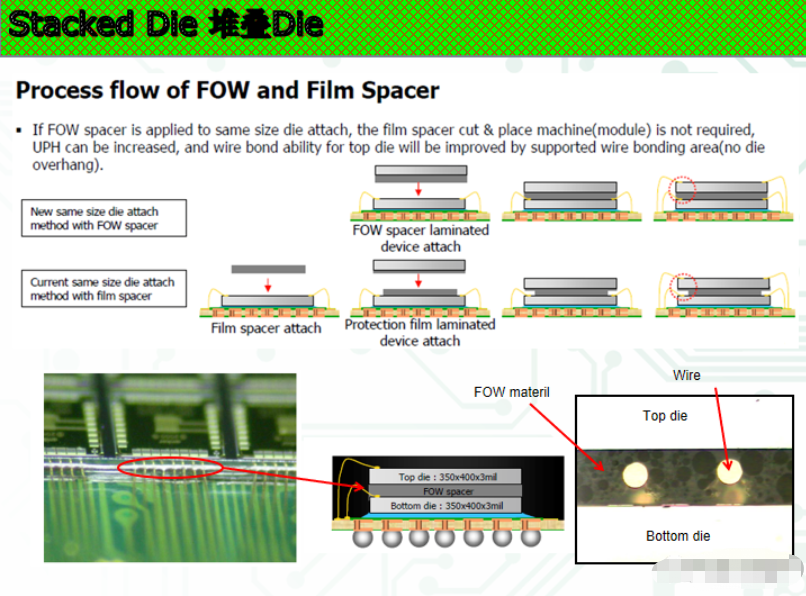

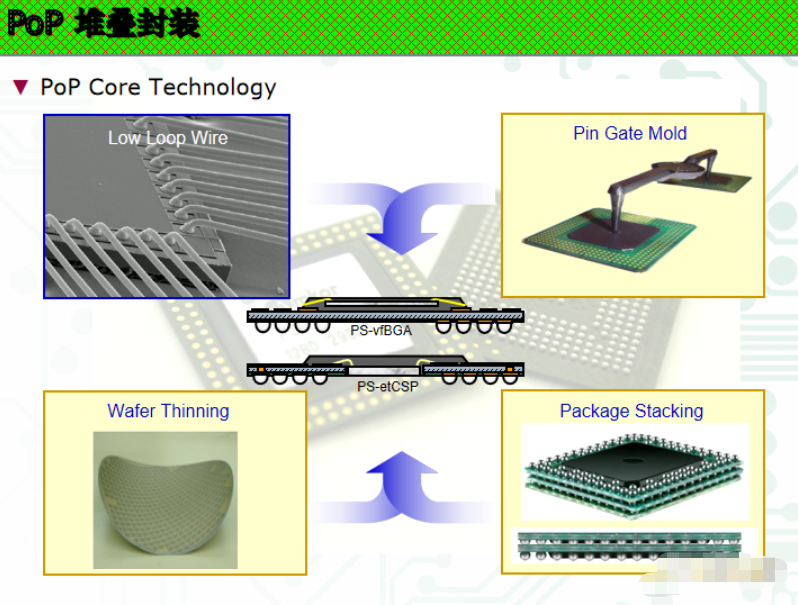

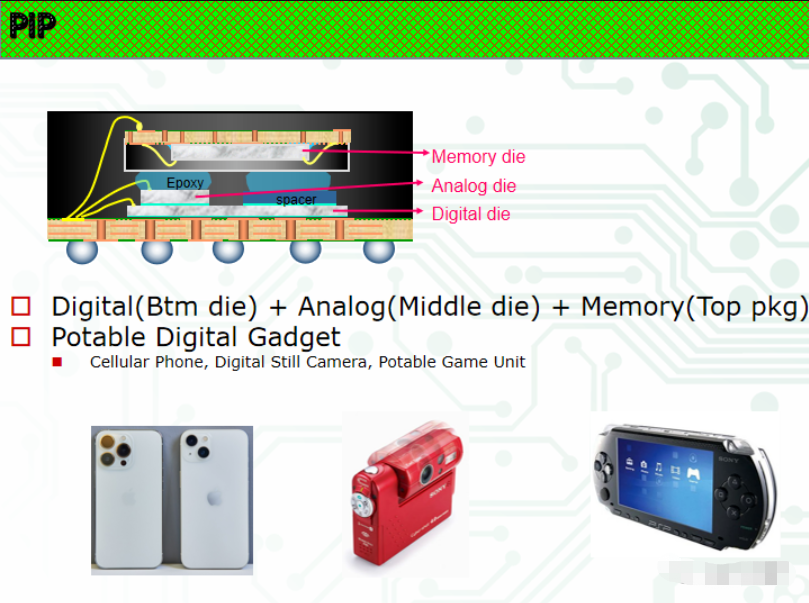

成熟的POP（Package on Package，叠层封装技术/堆叠封装技术）


POP应用场景：

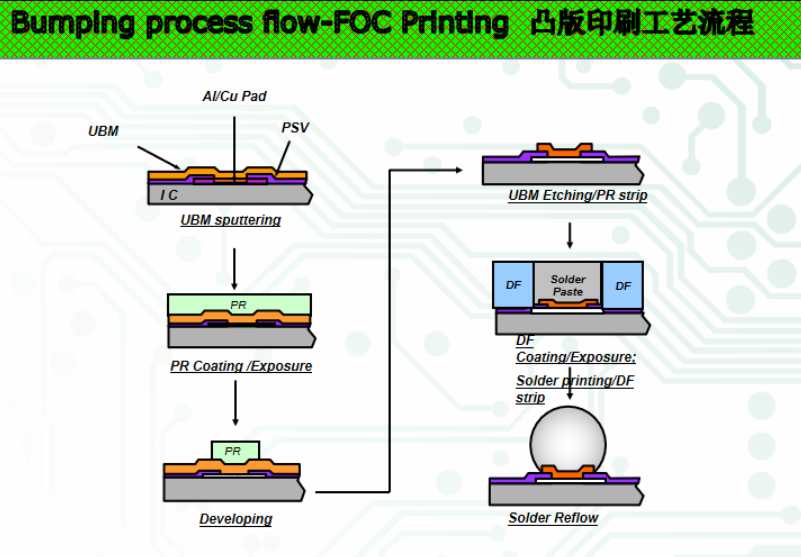

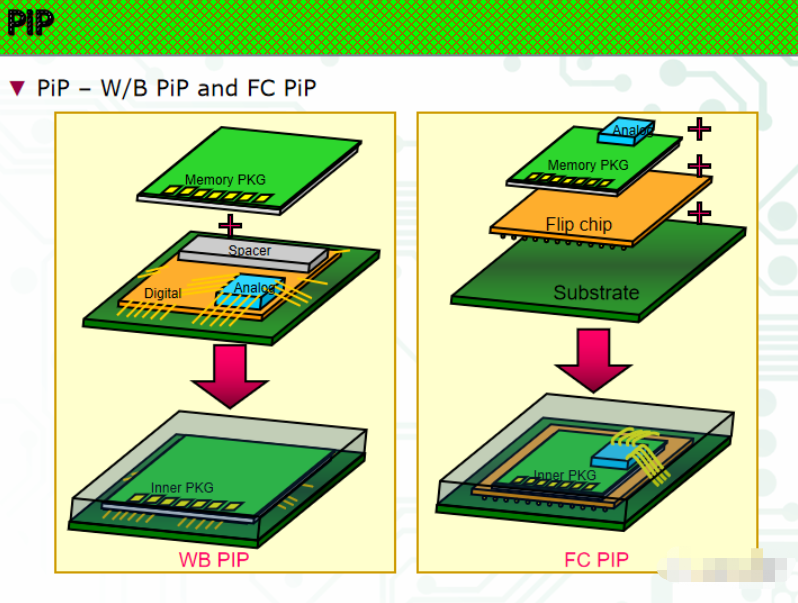

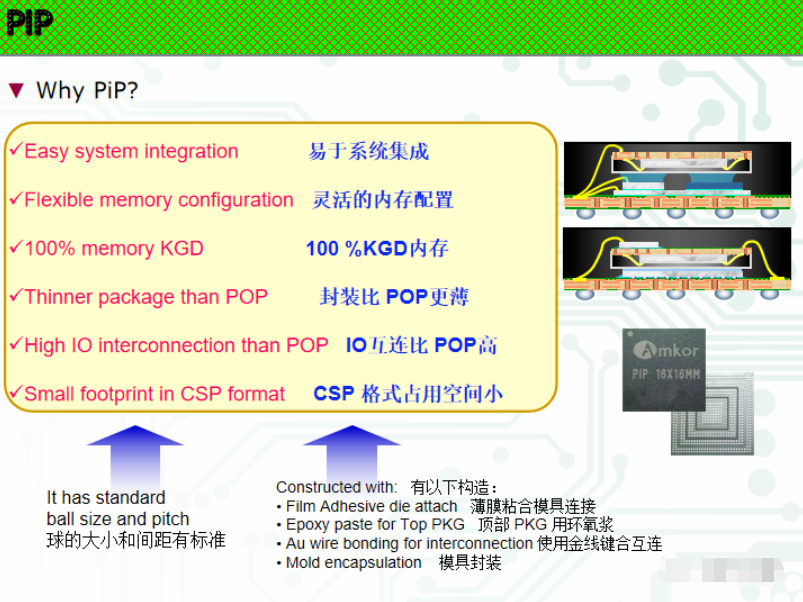

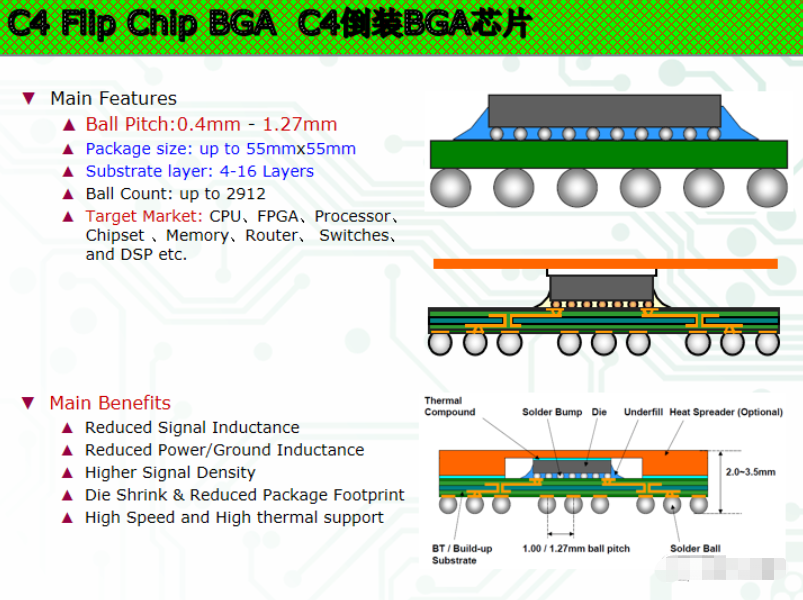

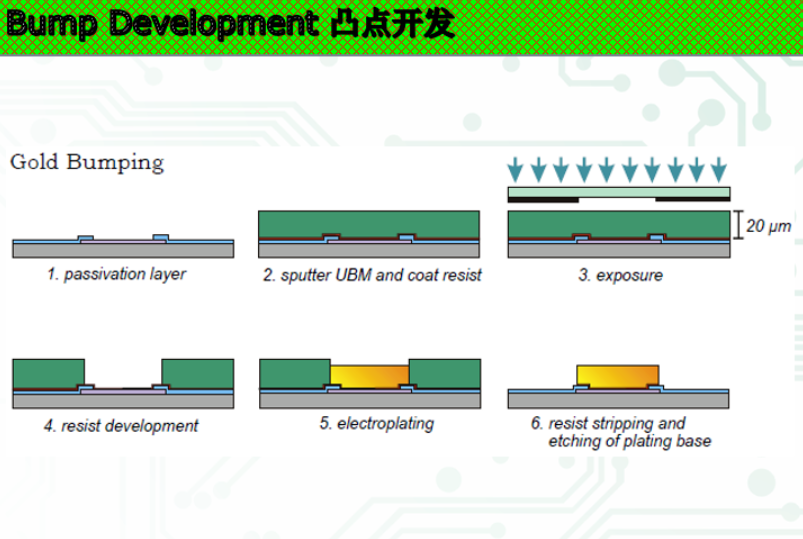

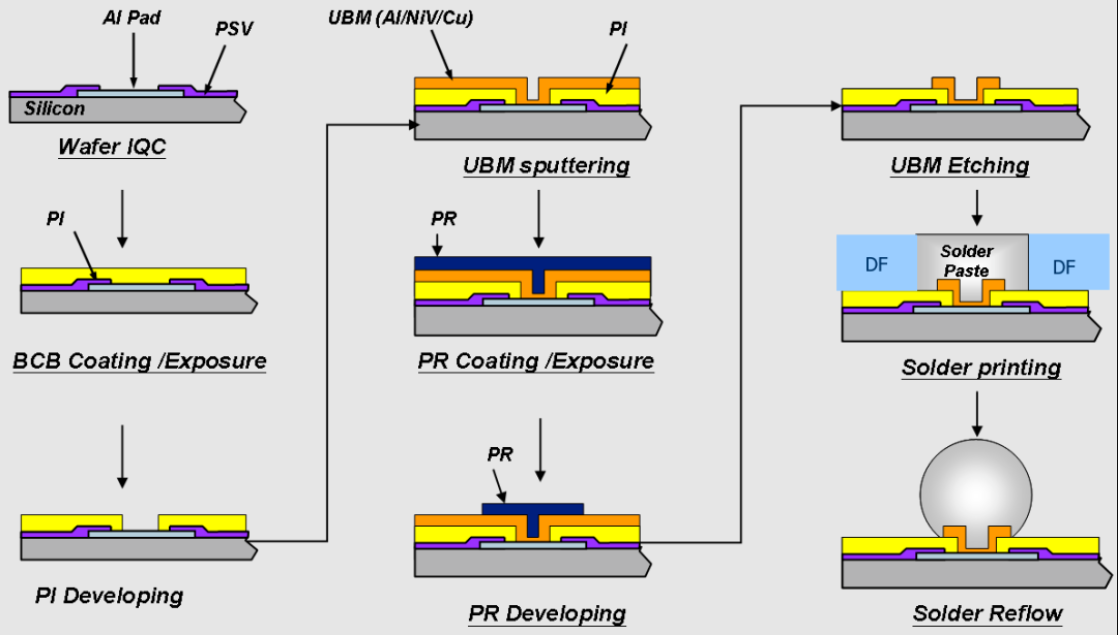

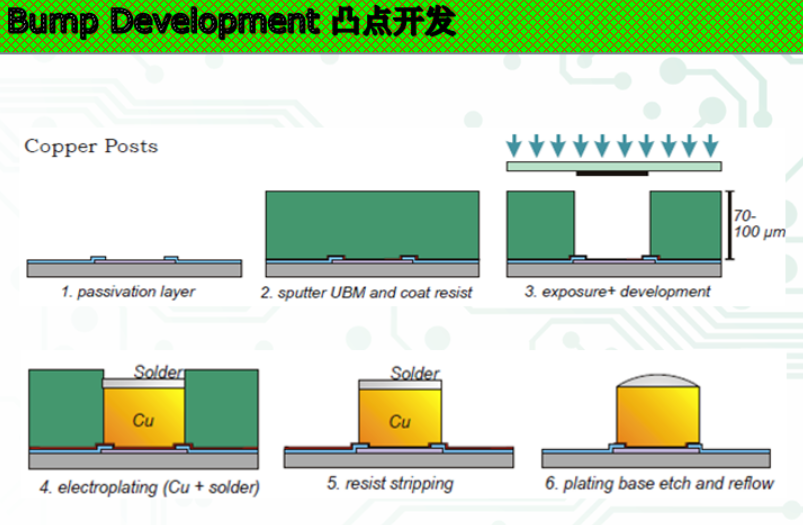

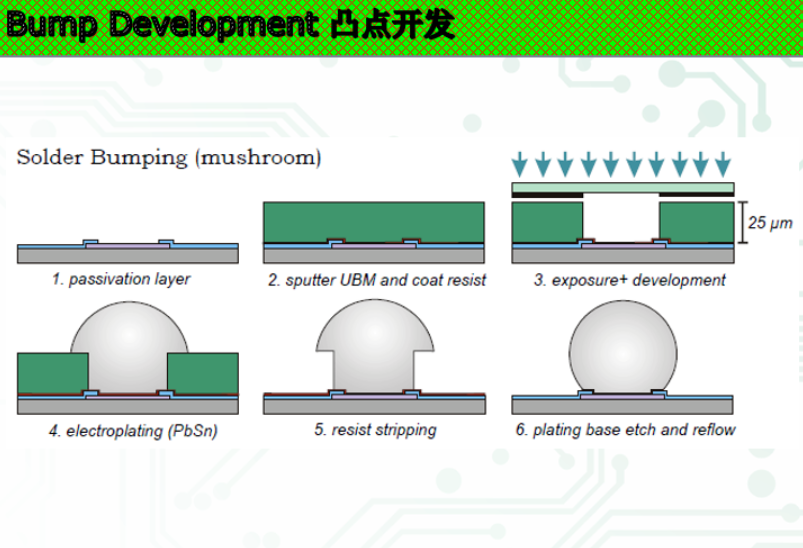

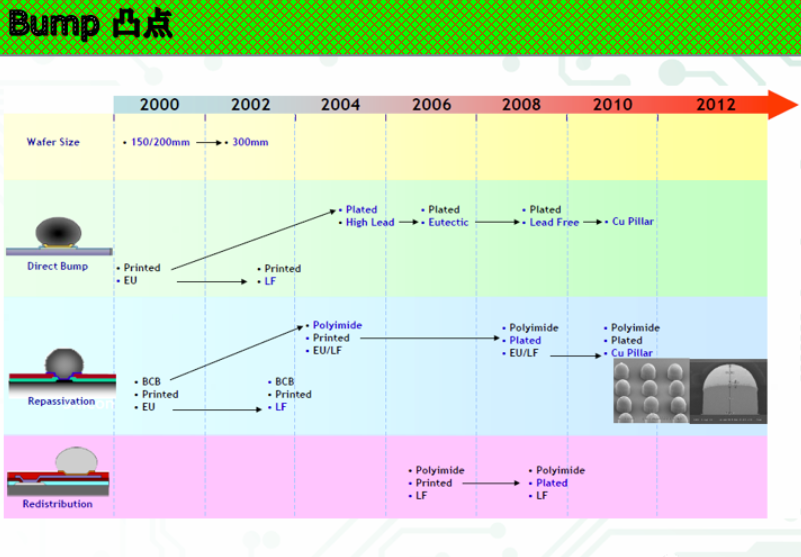

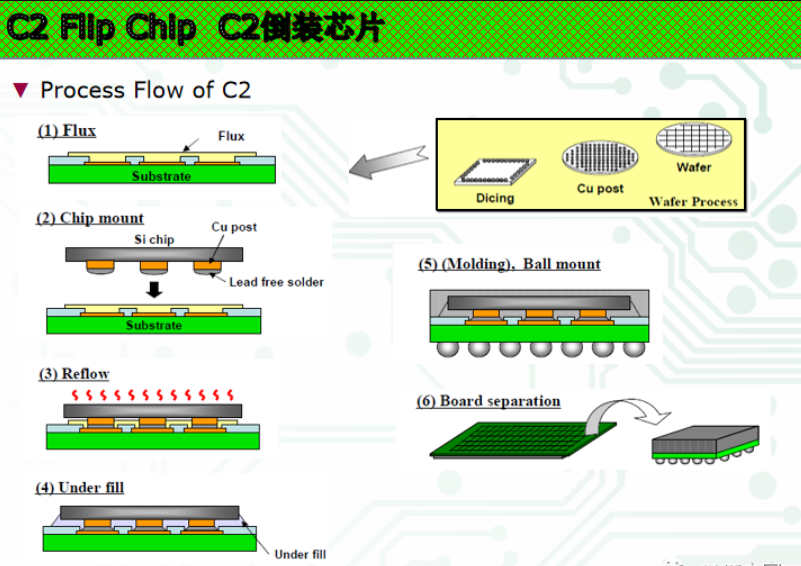

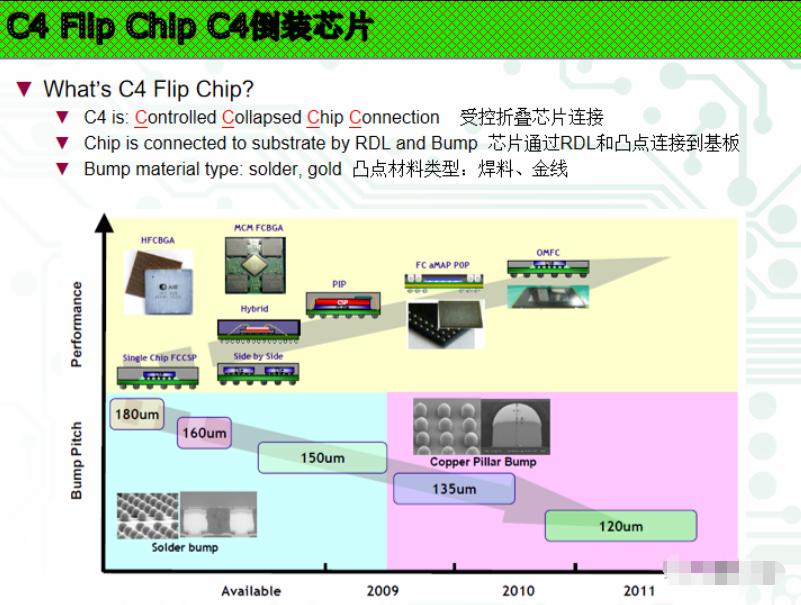

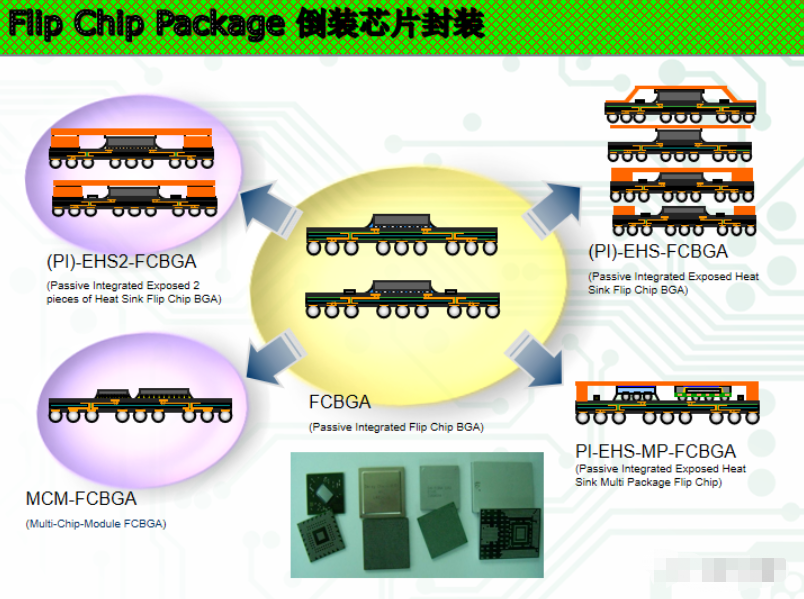

Bumping process flow-FOC Printing

凸点工艺流程-FOC印刷

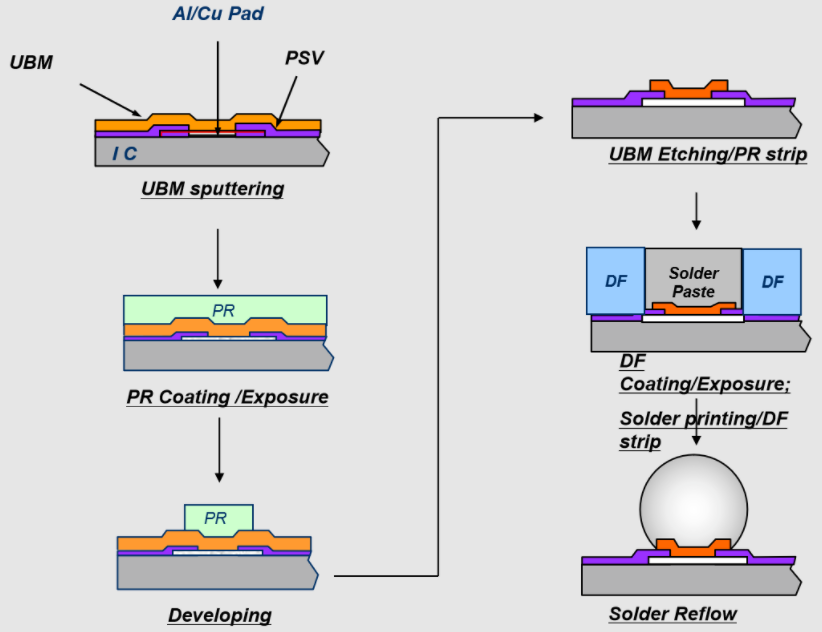

REPSV Printing Bump Process Flow

凸点印刷工艺流程

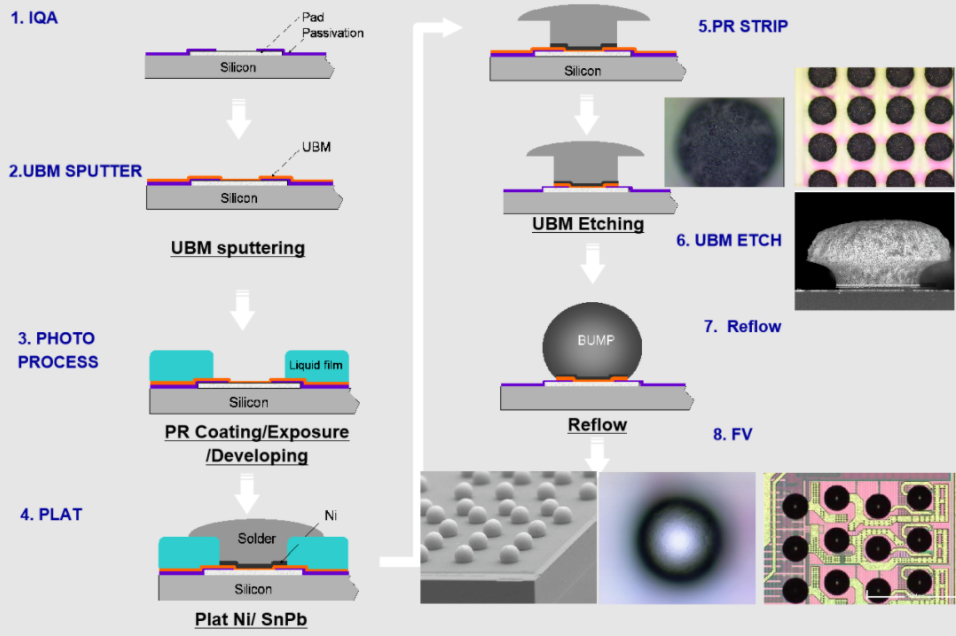

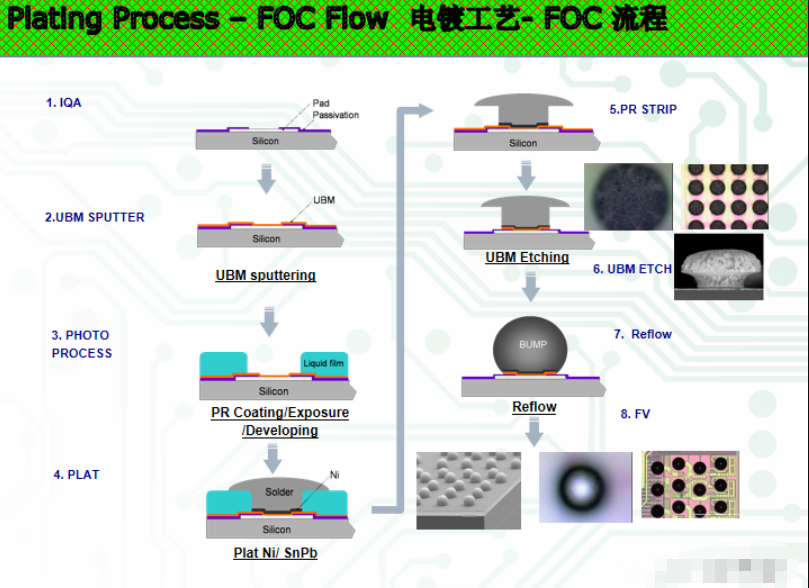

Plating Process – FOC Flow

电镀工艺-FOC流程

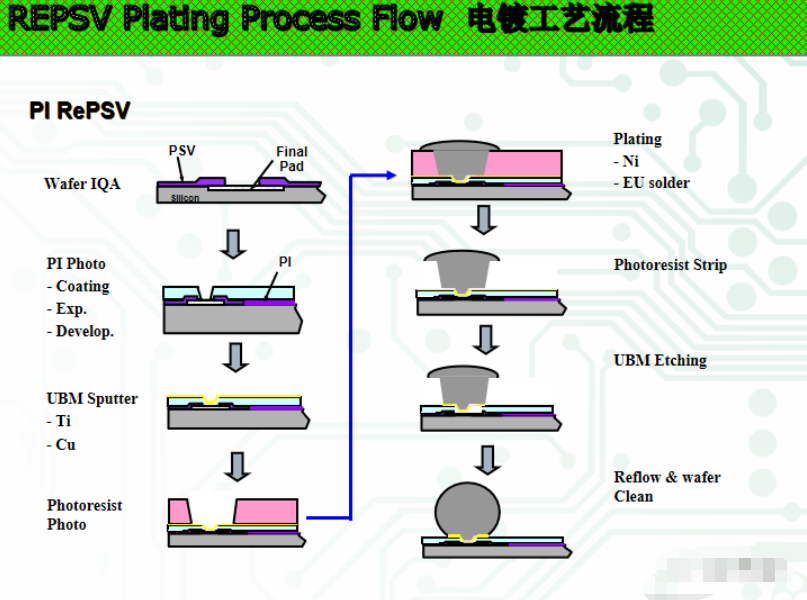

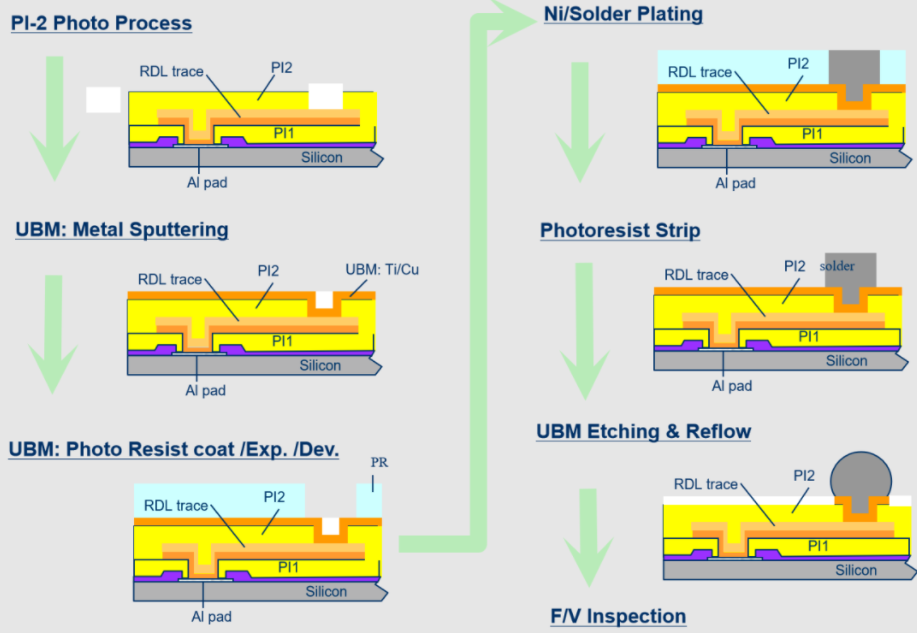

REPSV Plating Process Flow

电镀工艺流程

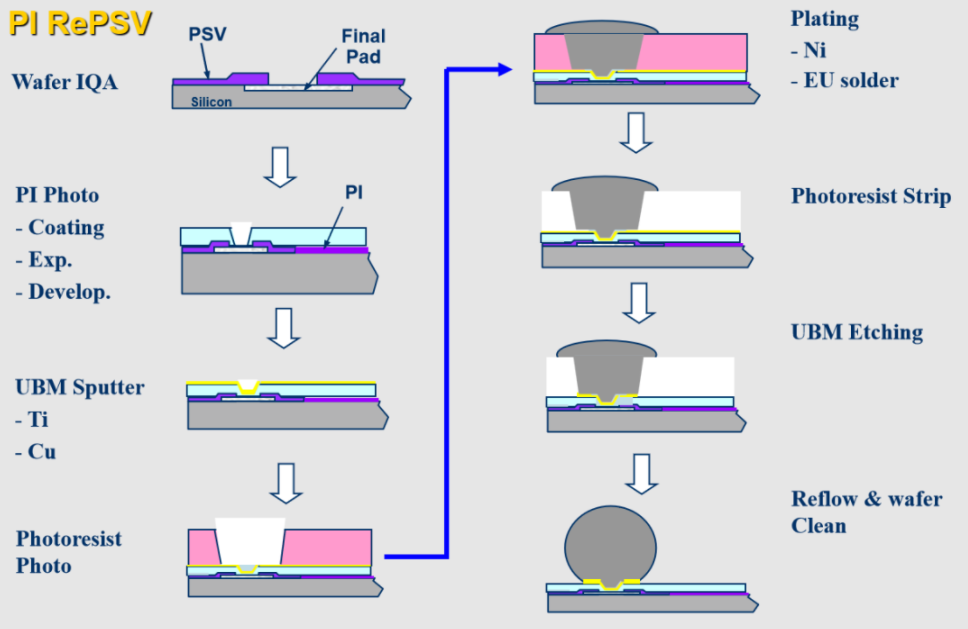

PI RePSV

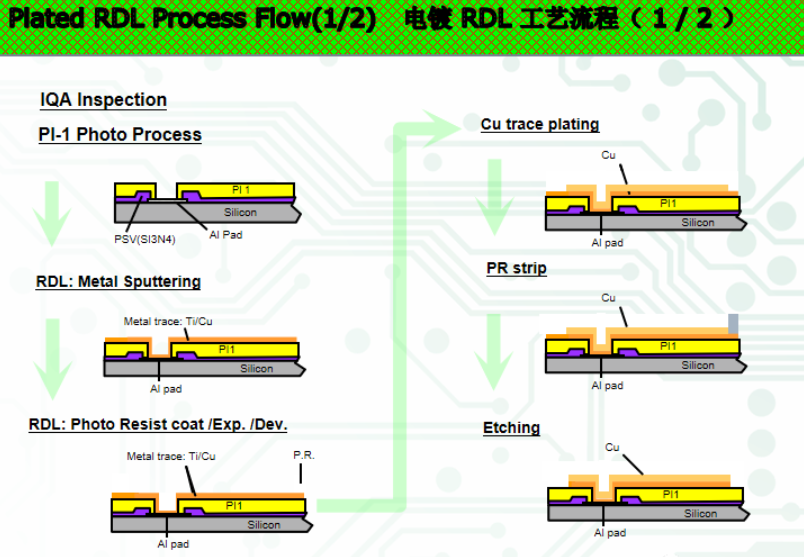

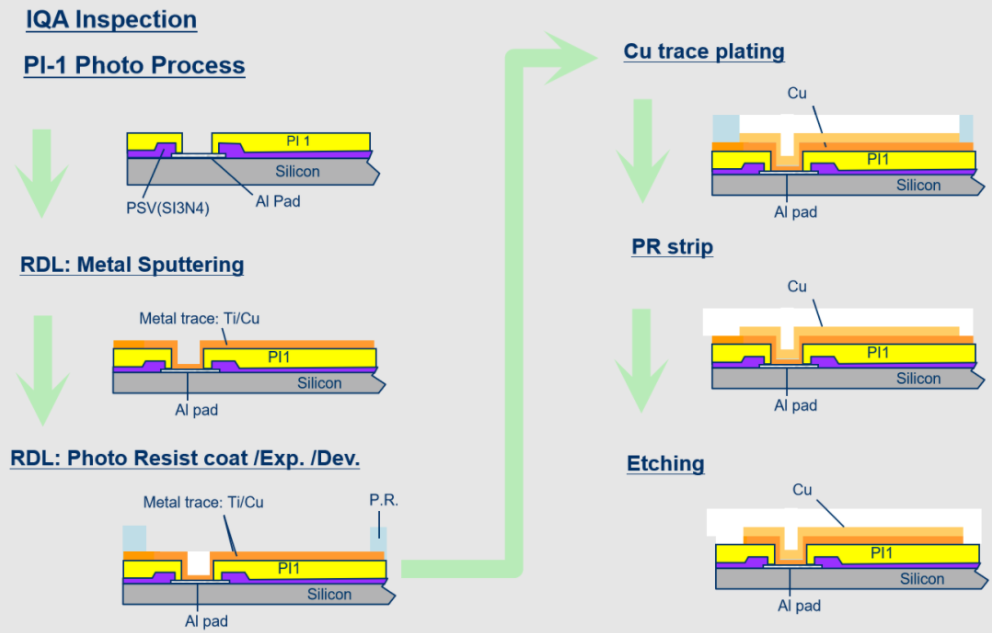

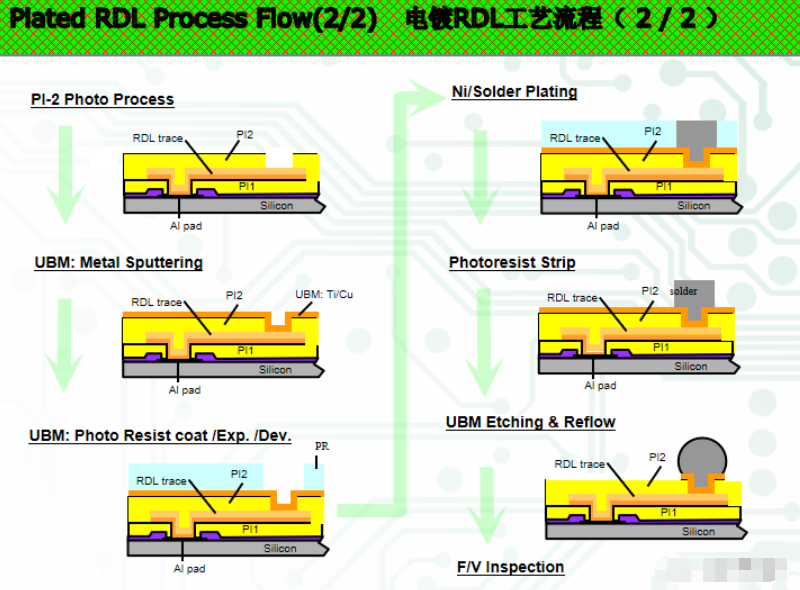

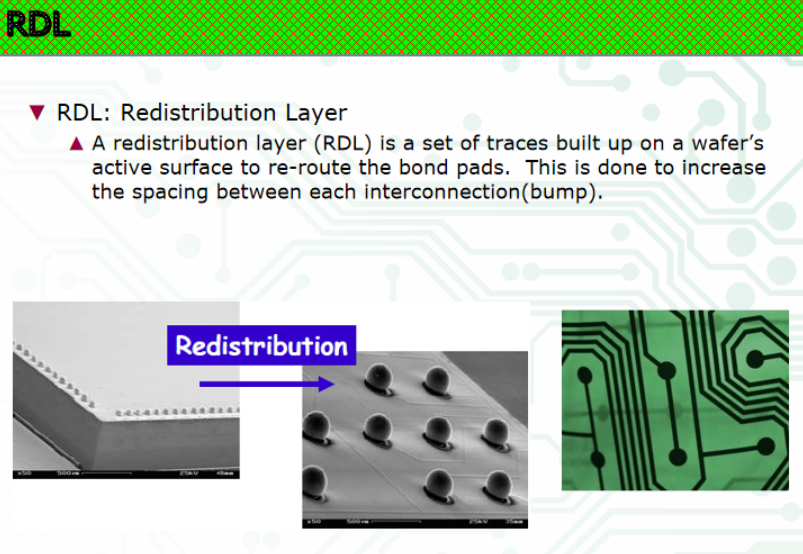

Plated RDL Process Flow(1/2)

RDL镀覆工艺流程

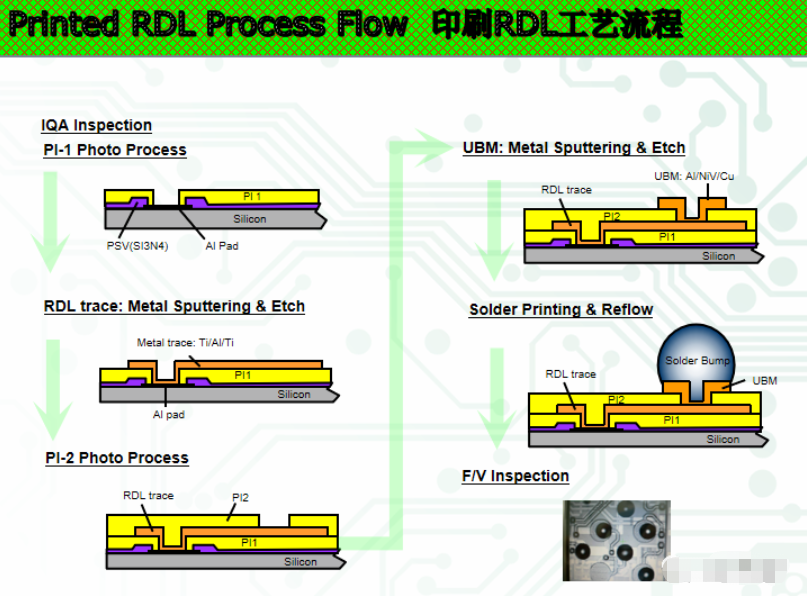

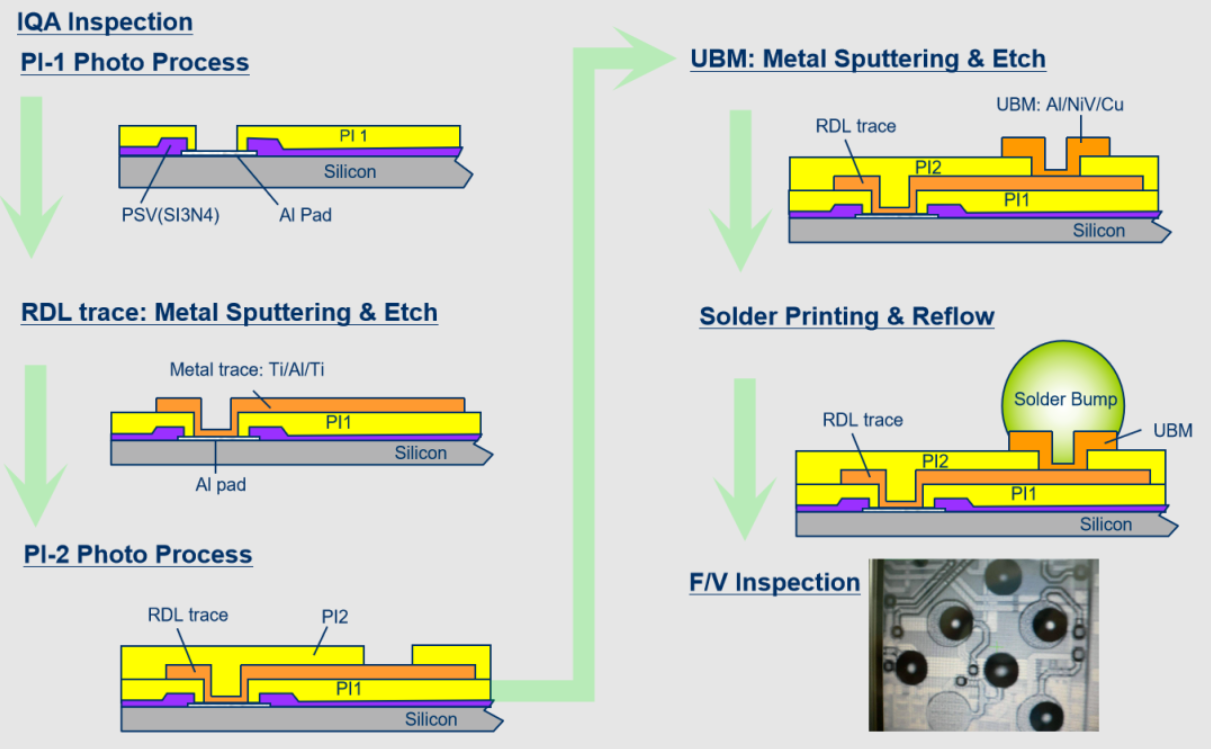

Printed RDL Process Flow

RDL印刷工艺流程

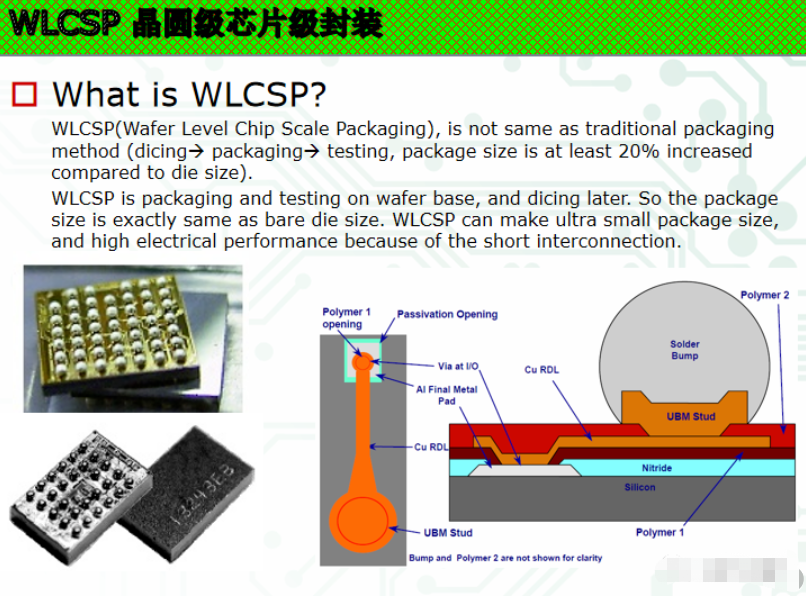

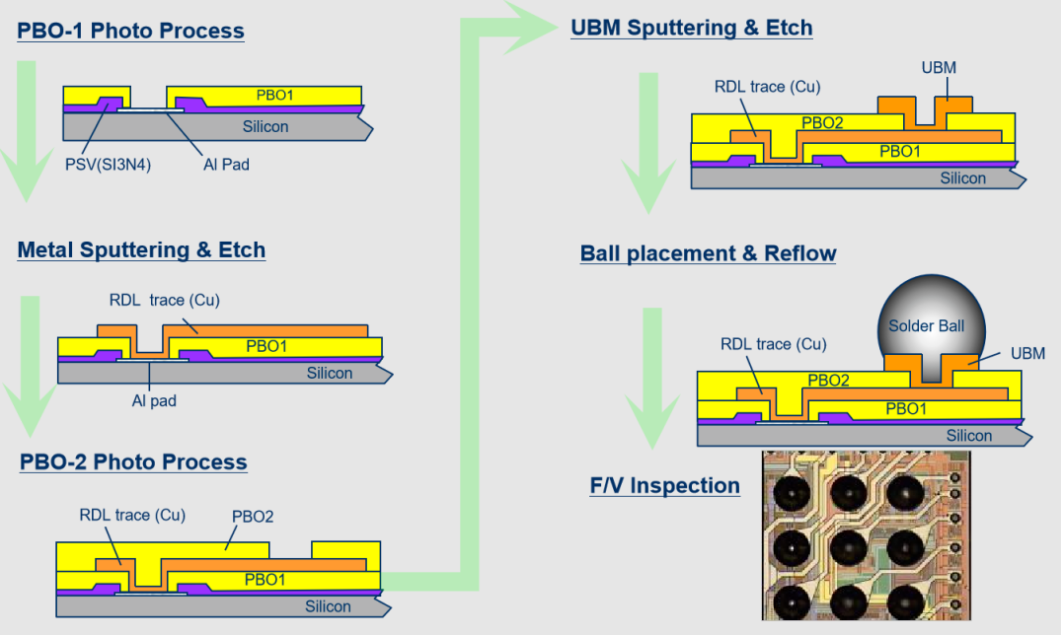

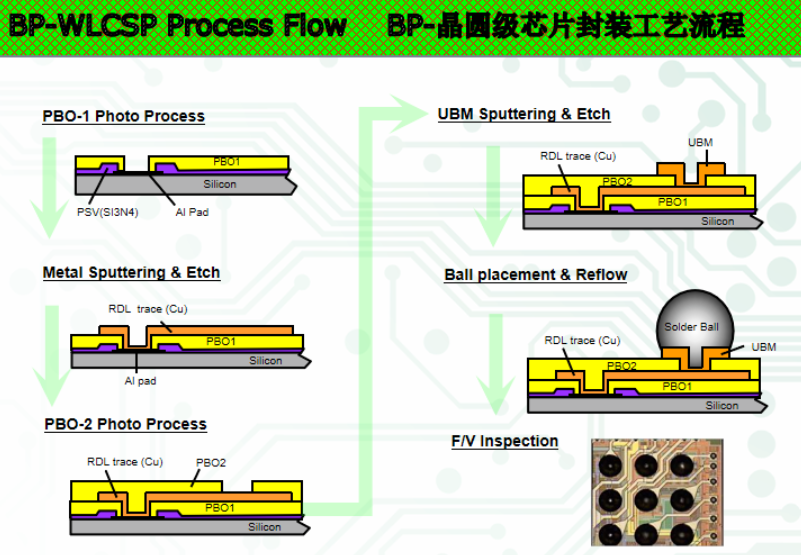

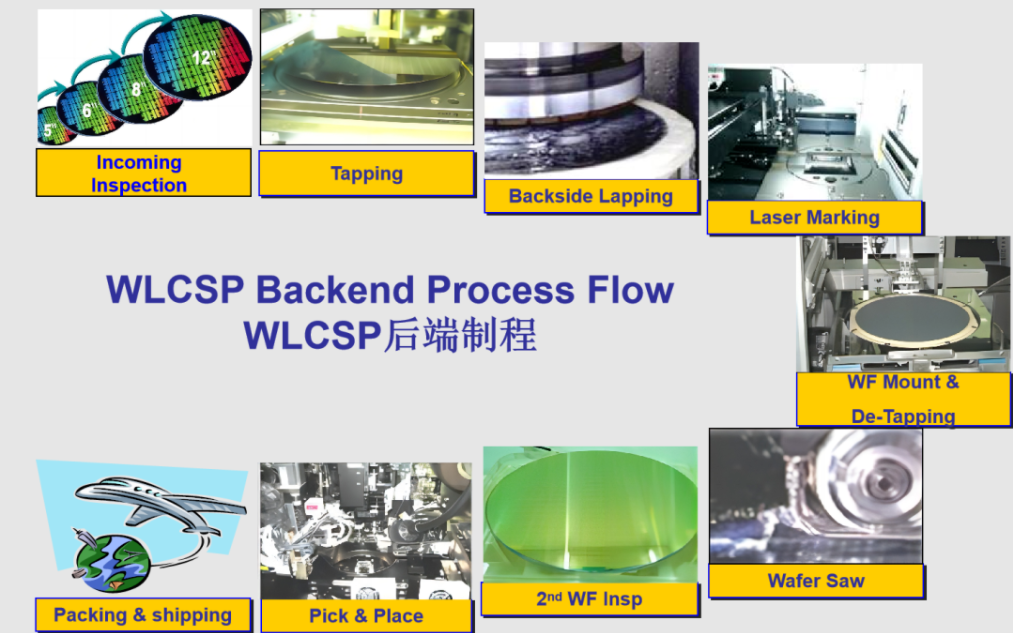

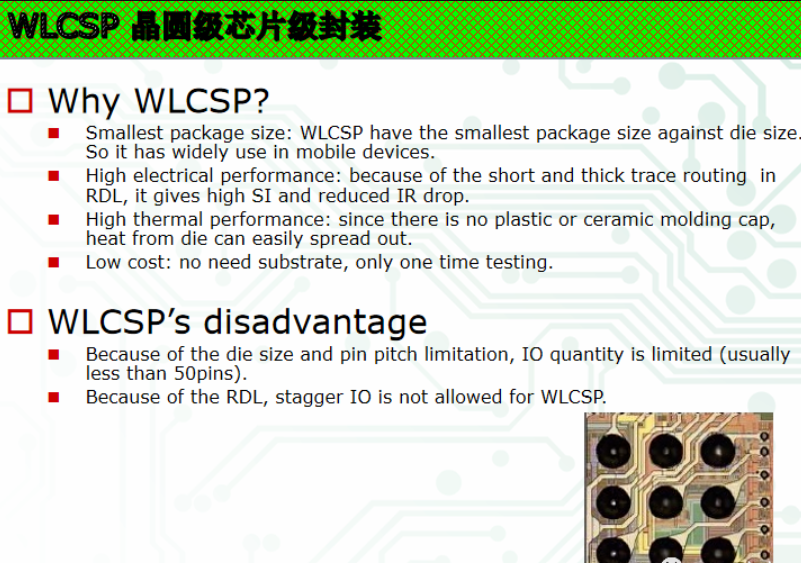

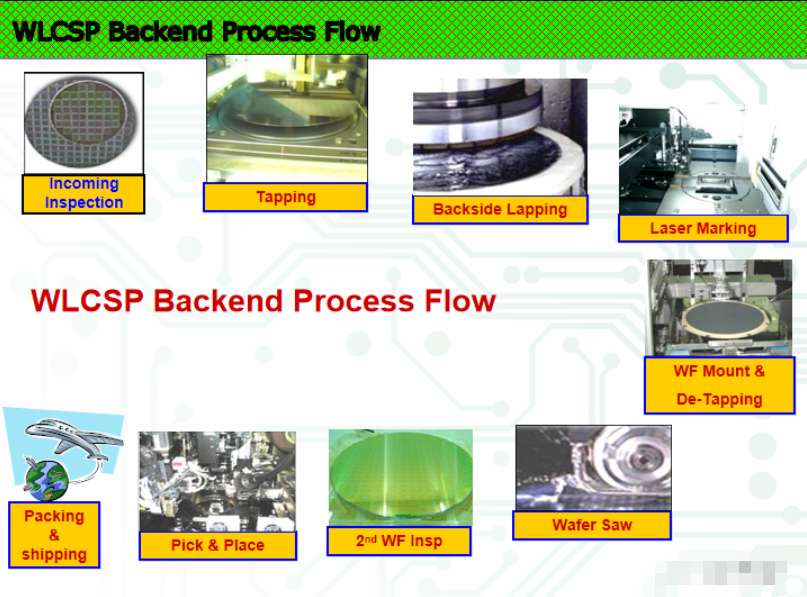

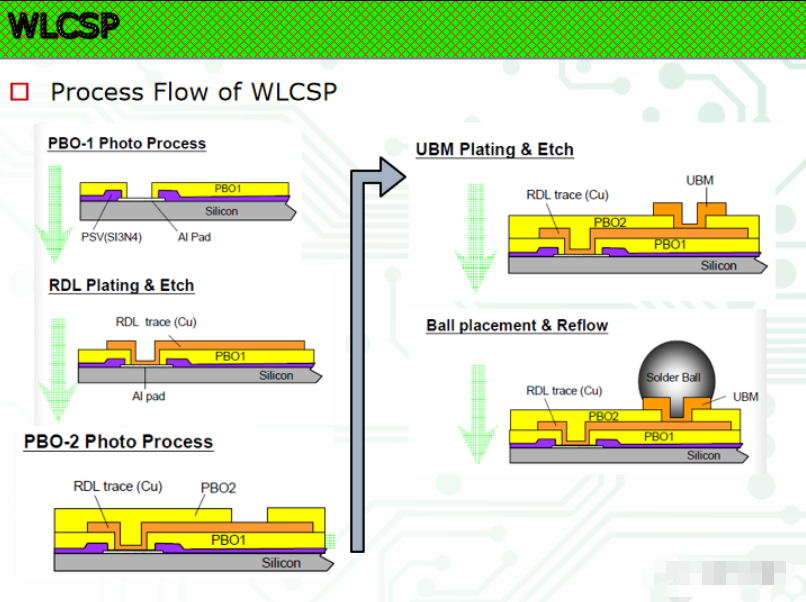

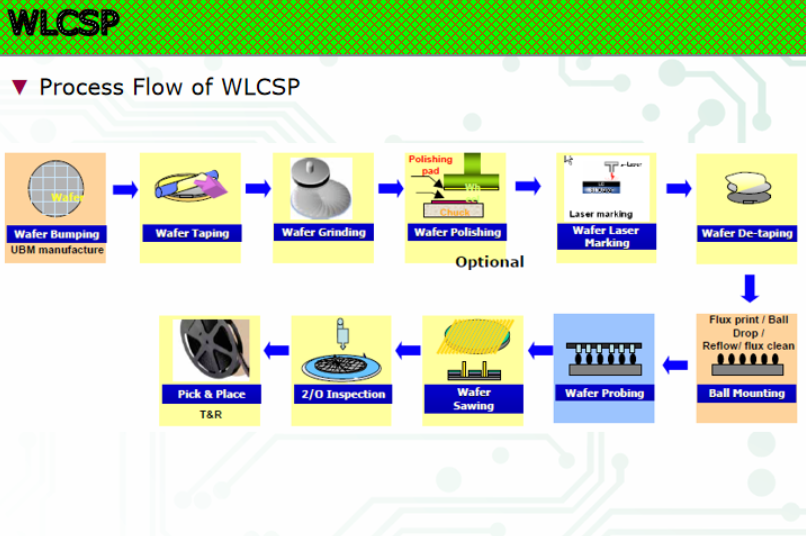

BP-WLCSP Process Flow

BP-WLCSP工艺流程

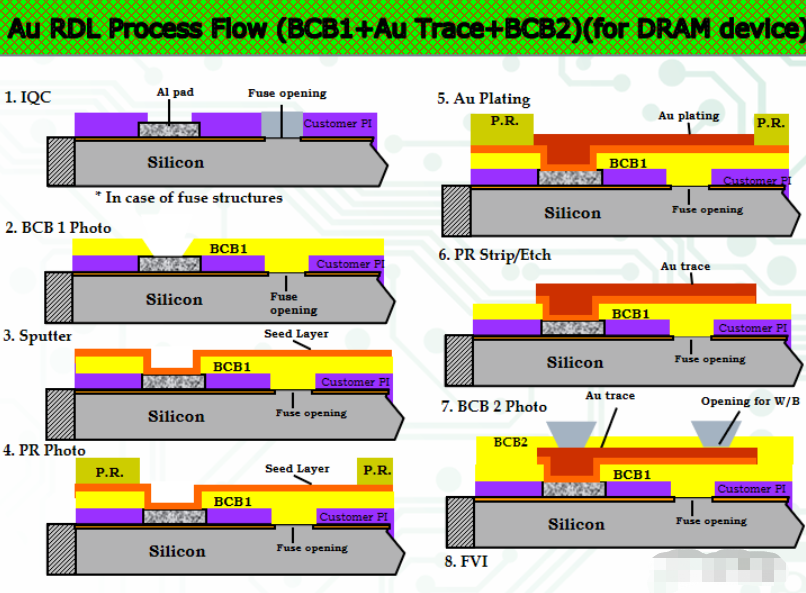

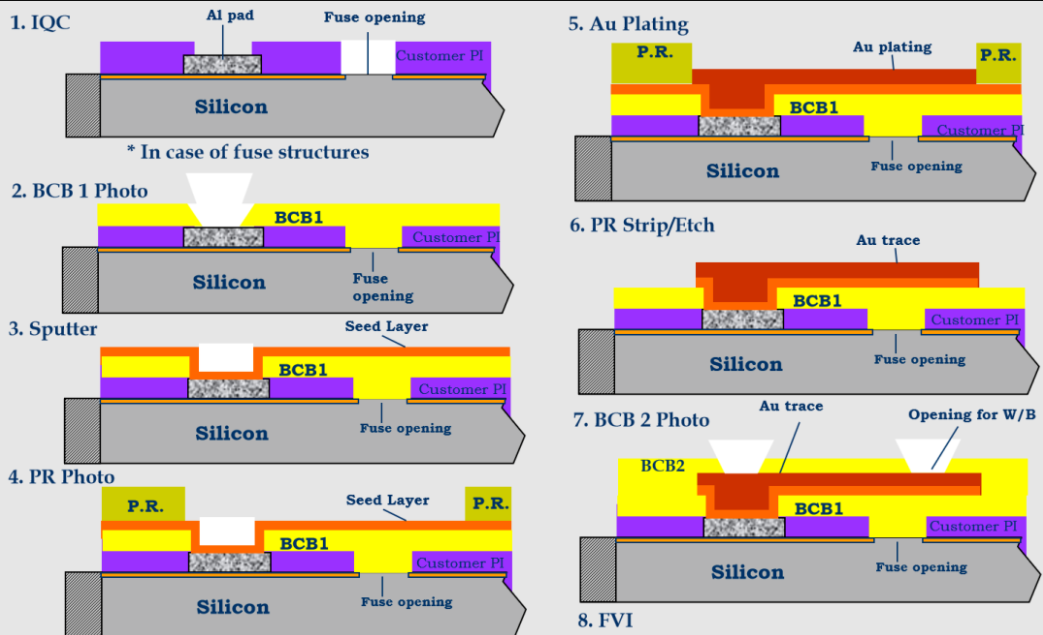

Au RDL Process Flow (BCB1+Au Trace+BCB2)(for DRAM device)

金RDL工艺流程（BCB1+微量金+BCB2）（适用于动态随机存储记忆体设备）

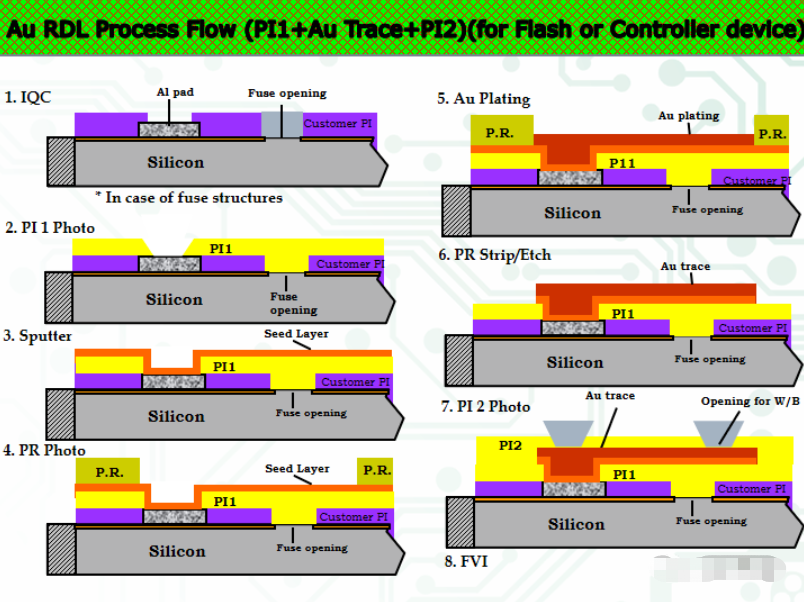

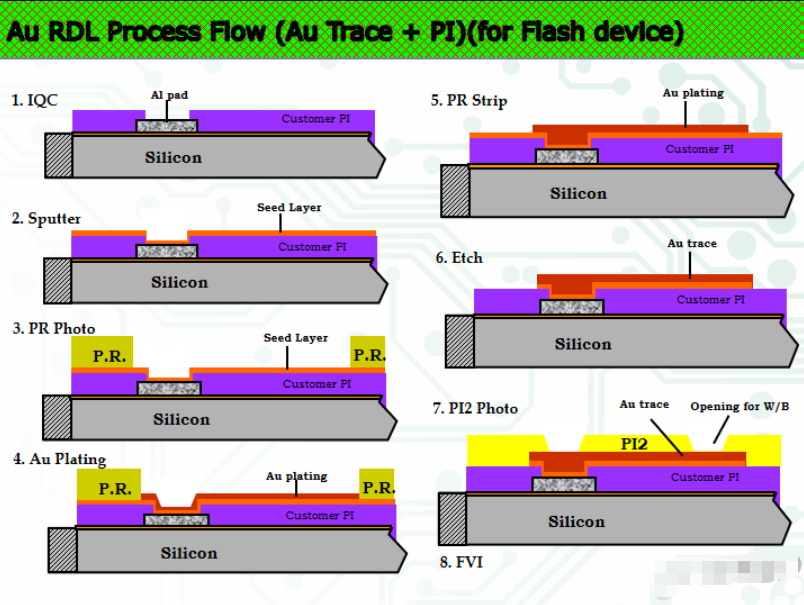

Au RDL Process Flow (Au Trace + PI) (for Flash device)

Au RDL工艺流程（金迹+PI）（适用于闪存设备）
